كيفية اختيار محول إيثرنت صناعي يركب على سكة DIN: دليل هندسي عملي

يتطلب اختيار محول إيثرنت صناعي لخزانة التحكم أكثر من مجرد تحديد عدد المنافذ.

يعتمد الطراز الصحيح على الأجهزة المتصلة، وسرعة الإيثرنت، وتيار التوصيل المستمر المتاح، ودرجة الحرارة المحيطة، وطريقة التثبيت، وهندسة الشبكة.

يستخدم هذا الدليل سلسلة SW1000 من DTECH كمثال عملي.

الخطوة 1: حدد عدد منافذ الإيثرنت التي تحتاجها

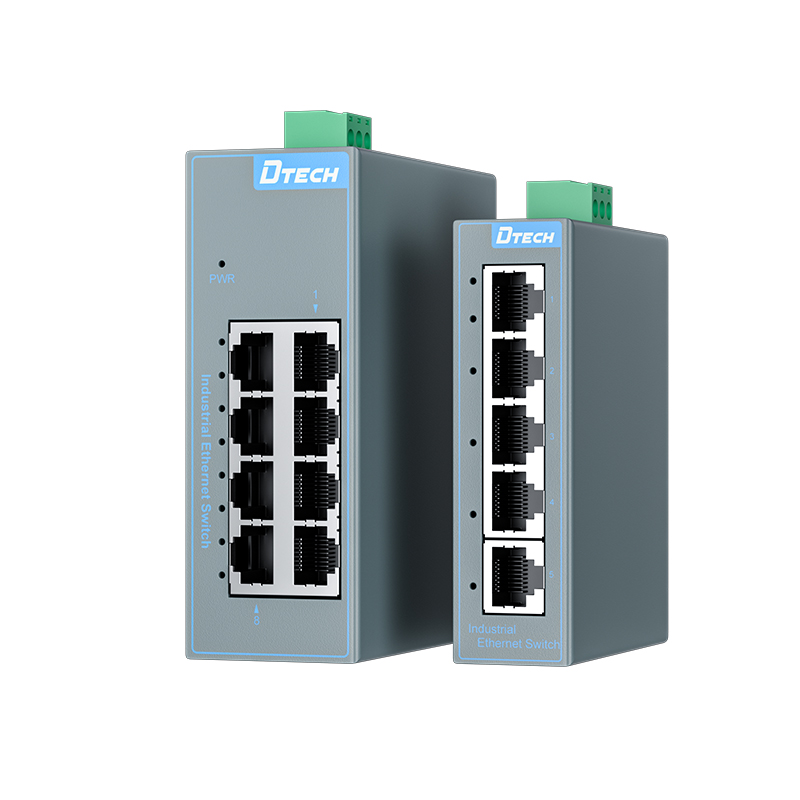

توفر عائلة SW1000 ما يلي:

طرازات ذات 5 منافذ

و

طرازات ذات 8 منافذ.

تدرج مواصفات المنتج كلًّا من تكوينات الإيثرنت السريع والإيثرنت جيجابت.

مثال

قد تحتوي خزانة مدمجة على ما يلي:

وحدة تحكم منطقية قابلة للبرمجة (PLC)
↓
واجهة الآلة البشرية (HMI)
↓
كاميرا صناعية
↓
حاسوب صناعي
↓
الوصلة الصاعدة (Uplink)

في هذا النوع من التكوينات، يقوم المهندس أولاً بحساب اتصالات الإيثرنت المطلوبة قبل اختيار المحول.

لا تختر عدد المنافذ بناءً على عدد الأجهزة الموجودة اليوم فقط. ضع في اعتبارك ما إذا كان يمكن إضافة معدات إيثرنت إضافية خلال دورة حياة المعدات.

الخطوة 2: الاختيار بين الإيثرنت السريع وإيثرنت جيجابت

توفر عائلة SW1000 خيارين لسرعة الشبكة.

سلسلة FT

10/100 ميجابت في الثانية.

سلسلة GT

10/100/1000 ميجابت في الثانية.

توفر طرازات جيجابت ذات 5 و8 منافذ سعة تحويل تبلغ 10 جيجابت في الثانية و16 جيجابت في الثانية على التوالي.

سؤال هندسي

هل تدعم الأجهزة المتصلة بالفعل إيثرنت جيجابت؟

إذا لم تكن تدعم ذلك، فإن اختيار محول جيجابت لن يجعل الأجهزة المتصلة تعمل تلقائيًا بسرعة جيجابت.

لذلك، يجب اختيار المحول كجزء من بنية الشبكة بالكامل.

الخطوة 3: التحقق من بنية الطاقة المستمرة (DC)

يدعم SW1000 ما يلي:

تيار مستمر 12–52 فولت

تحدد الوثائق تطبيقات التيار المستمر 12 فولت و24 فولت و48 فولت ضمن هذا النطاق.

هذا مفيد عندما يستخدم النظام الصناعي طاقة تيار مستمر متوافقة بالفعل.

ومع ذلك، يوفر دليل التثبيت أيضًا تحذيرًا مهمًا بشأن الأسلاك: يجب عدم عكس طرفي الموجب V+ والسالب V-. يجب أيضًا توصيل وصلة التأريض بشكل موثوق وفقًا لإرشادات التثبيت.

الخطوة 4: التحقق من درجة حرارة التشغيل — وليست درجة حرارة التخزين

هذا أحد أهم عمليات التحقق عند الاختيار.

بالنسبة لـ SW1000:

التشغيل: من -30 درجة مئوية إلى +70 درجة مئوية

التخزين: من -40 درجة مئوية إلى +80 درجة مئوية.

تصف هذه القيم ظروفًا مختلفة.

إذا كان متوقعًا أن يعمل المحول عند درجة حرارة -35 درجة مئوية، على سبيل المثال، فإن نطاق التشغيل الموثق لا يدعم هذا الشرط.

يجب إجراء هذا التمييز قبل اختيار المنتج.

الخطوة 5: التحقق من طريقة التركيب

يستخدم SW1000:

سكك حديدية DIN 35

و

تبريد طبيعي بدون مروحة.

كما يتميز بتصنيف حماية للهيكل IP40.

هذا يجعل تنسيق التركيب مناسباً لخزائن التحكم والحاويات المعدنية للأجهزة المتوافقة.

الخطوة 6: التحقق من الحماية الكهربائية

تشمل مواصفات الحماية الموثقة ما يلي:
