حل لمفاتيح إيثرنت الصناعية لأنظمة مواقف السيارات الذكية

تتطلب بنية مواقف السيارات الذكية معدات شبكات تعمل بشكل موثوق في المواقف تحت الأرض، والمواقف الخارجية، وبيئات شحن المركبات الكهربائية — على الرغم من الرطوبة، ودرجات الحرارة القصوى، وعدم استقرار الطاقة. يشرح هذا الدليل كيفية تصميم شبكة مواقف سيارات مرنة باستخدام مفاتيح إيثرنت صناعية.

لماذا تحتاج مواقف السيارات الذكية إلى شبكات صناعية عالية الجودة

لم تعد أنظمة مواقف السيارات الذكية الحديثة مجرد عمليات بسيطة للحواجز والتذاكر. تقوم مرافق اليوم بدمج كاميرات التعرف على لوحات المركبات (LPR)، وأجهزة الاستشعار الأرضية، والحواجز الآلية، ومحطات الدفع الذاتي، ووحدات التحكم في محطات شحن المركبات الكهربائية، وشاشات الإرشاد الفوري — وكل ذلك يعتمد على شبكة مستقرة تعمل بشكل دائم دون انقطاع.

تكمن المشكلة في أن معظم هذه المعدات يتم تركيبها في بيئات لم تُصمم لها مفاتيح الشبكات التجارية أو الاستهلاكية. فمواقف السيارات تحت الأرض تكون رطبة وباردة ومسببة للتآكل الكيميائي. أما المواقف السطحية الخارجية فتشهد تغيرات حرارية من درجات تحت الصفر في الشتاء إلى أكثر من 60 درجة مئوية داخل خزانات الطرق في الصيف. وغالبًا ما تكون جودة الطاقة في مرافق مواقف السيارات ضعيفة، مع تقلبات في الجهد ناجمة عن شواحن المركبات الكهربائية عالية الاستهلاك ومحركات المصاعد التي تعمل وتتوقف بشكل متكرر.

عندما تتعطل الشبكة في منشأة مواقف سيارات، تكون العواقب فورية وملموسة: تتجمد الحواجز في مكانها، وتفقد الكاميرات بثها، وتتوقف أجهزة الدفع عن العمل، وتُحتجز المركبات أو يفقد التحكم في الدخول. لهذا فإن بنية شبكة مواقف السيارات تتطلب مفاتيح صناعية مصممة للعمل المستمر دون إشراف — وليس معدات مكاتب تُستخدم في بيئات ميدانية.

انقطاع شبكة لمدة 30 دقيقة في منشأة مواقف سيارات حضرية مزدحمة يمكن أن يحبس مئات المركبات ويؤدي إلى مسؤوليات قانونية كبيرة. المفاتيح الصناعية المصنفة لأكثر من 300,000 ساعة MTBF تسترد تكلفتها من خلال منع هذه الحوادث.

التحديات البيئية والتشغيلية

درجات الحرارة القصوى

تحافظ مواقف السيارات تحت الأرض على درجات حرارة مستقرة نسبيًا على مدار العام (عادة بين 5°م–25°م)، لكن الخزانات الكهربائية المثبتة على الأعمدة الخرسانية قد تتعرض للتكاثف وبدايات تشغيل باردة في الشتاء. والأكثر تحديًا هي مواقف الأسطح والمناطق الخارجية السطحية, حيث يمكن أن تصل درجات حرارة خزانات الطرق إلى أكثر من 65°م في الصيف تحت أشعة الشمس. عادةً ما تتمتع المفاتيح التجارية القياسية بنطاق تشغيل من 0°م إلى 40°م — وهو غير كافٍ لأي من هذين الحدين.

جودة الطاقة واستمراريتها

تشترك مرافق مواقف السيارات في بنية الطاقة مع معدات عالية الأحمال: المصاعد، ومراوح التهوية، وبشكل متزايد، محطات شحن المركبات الكهربائية التي تستهلك من 7 إلى 150 كيلوواط لكل نقطة. يؤدي ذلك إلى هبوط الجهد، والارتفاعات اللحظية، وضوضاء التبديل في خط التغذية. أي مفتاح شبكة لا يحتوي على حماية عكس القطبية على مستوى العتاد ونطاق واسع لتحمل جهد الإدخال سيواجه إعادة تشغيل متكررة أو تلفًا دائمًا في هذه الظروف.

التداخل الكهرومغناطيسي

تولد شواحن المركبات الكهربائية، ومحركات التردد المتغير في أنظمة التهوية، وأنظمة إشعال المركبات ضوضاء كهرومغناطيسية كبيرة. وبدون حماية كهرومغناطيسية صناعية، ستتعرض منافذ الشبكة في المفاتيح العادية لأخطاء في الحزم، وانقطاعات في الاتصال، وتدهور في العتاد مع مرور الوقت.

تكلفة الوصول المادي والصيانة

تُوزع معدات الشبكات في مرافق مواقف السيارات عبر العديد من المواقع الفعلية — كل مدخل، وكل منطقة أكشاك دفع، وكل تجمع كاميرات. يتطلب كل زيارة صيانة ميدانية إرسال فني إلى موقع تحت الأرض أو خارجي محدد.المعدات ذات MTBF قصير أو التي تتطلب إدارة للبرمجيات الثابتة ترفع التكاليف التشغيلية بشكل كبير على مدار دورة حياة تمتد من 10 إلى 20 عامًا للمرفق.

معمارية الشبكة الموصى بها

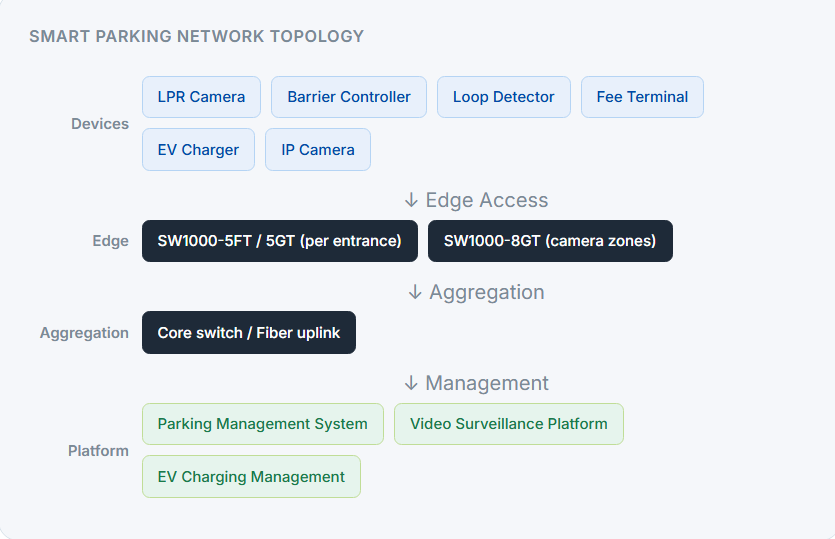

تستخدم شبكة مواقف السيارات الذكية المصممة جيدًا هيكلًا من ثلاث طبقات يعكس كيفية تنظيم المنشأة فعليًا:

يتم نشر مفاتيح SW1000 عندطبقة وصول الحافة — يتم تركيبها داخل الخزانة الكهربائية عند كل مدخل، وفي كل منطقة تجمع كاميرات، وفي مجموعات نقاط شحن المركبات الكهربائية. دورها هو تجميع جميع أجهزة الحقل في منطقتها القريبة ورفع الاتصال إلى مفتاح النواة الخاص بالمرفق عبر Cat6 أو الألياف الضوئية. وبما أن مفاتيح SW1000 غير مُدارة، فلا حاجة لأي إعدادات: فهي تمرّر حركة البيانات بسرعة الخط الكامل فور تشغيلها.

سيناريوهات النشر بالتفصيل

وحدات التحكم في الدخول والخروج

عادةً ما يتطلب كل مسار دخول أو خروج للمركبات اتصالاً من أجل: واحد أو اثنين من كاميرات التعرف على لوحات المركبات, واحد وحدة التحكم في الحاجز, واحد كاشف الحلقة الأرضية أو مستشعر رادار، وواحد نظام الاتصال الداخلي أو الطوارئ وحدة الاتصال. هذا 4–5 أجهزة لكل مسار، مما يجعل SW1000-5FT-BU-2D الخيار الأمثل — إذ يوفر عدد المنافذ المناسب تمامًا لمسار قياسي دون دفع تكلفة زائدة على سعة غير مستخدمة.

بالنسبة للمرافق ذات مدخل بمسارين (مساران للدخول + مسار واحد للخروج)، يمكن لمفتاح واحد SW1000-8FT-BU-2D أن يدمج كلا المسارين وأجهزتهما المرتبطة في خزانة واحدة، مما يبسط أعمال التمديد ويقلل حجم الخزانة.

مدخل بمسار واحد

SW1000-5FT: كاميرا LPR + وحدة التحكم في الحاجز + كاشف الحلقة الأرضية + نظام الاتصال الداخلي + وصلة صاعدة. لا توجد منافذ فائضة غير مستخدمة.

مدخل/مخرج بمسارين

SW1000-8FT أو 8GT: دمج كلا المسارين. مفتاح واحد لكل خزانة، وكابل وصلة صاعدة واحد إلى النواة.

مناطق الدفع الذاتي

SW1000-5FT لكل مجموعة أكشاك: محطة دفع + شاشة البحث العكسي + كاميرا محلية + وصلة صاعدة.

شبكات نقاط شحن المركبات الكهربائية

SW1000-8GT: حتى 7 وحدات تحكم بالشواحن + وصلة صاعدة. منافذ جيجابت تتعامل مع القياس المتزامن من الشواحن السريعة.

شبكات كاميرات المراقبة

تتطلب كاميرات IP عالية الدقة بدقة 4K معدل 8–25 ميجابت في الثانية لكل بث. طابق مواقف يحتوي على 8 كاميرات تعمل بتقنية H.265 بدقة 4K يولّد حوالي 100 ميجابت من حركة الفيديو — وهو ضمن سعة مفتاح واحد SW1000-8GT-BU-2D مع نسيج تحويل غير حاجز بسرعة 16 جيجابت في الثانية. يضمن منفذ الرفع (Gigabit uplink) وصول الفيديو إلى جهاز تسجيل الفيديو الشبكي (NVR) أو منصة السحابة دون ازدحام.

في الطوابق تحت الأرض ذات توجيه ألياف محدود، يمكن أن يحتوي كل طابق على SW1000-8GT خاص به يقوم بتجميع جميع الكاميرات، مع مسار ألياف واحد إلى مفتاح التجميع في السطح. هذا طوبولوجيا نجمة لكل طابقتُزيل تمديدات الكابلات الأفقية الطويلة وتُبسّط عزل الأعطال.

بنية تحتية لشحن المركبات الكهربائية

تُقدّم محطات شحن المركبات الكهربائية تحديًا شبكيًا فريدًا: فهي تولّد تشوهًا توافقيًا كبيرًا وعابرات تبديل على كل من خطوط الطاقة والبيانات عند فتح وإغلاق القواطع ذات التيار العالي. حماية منافذ الشبكة في SW1000 من زيادة الجهد بمقدار 2 كيلوفولت في الوضع المشترك وتصنيف التفريغ الكهروستاتيكي ±8 كيلوفولتتوفر حماية كافية ضد هذه العابرّات دون الحاجة إلى واقيات زيادة جهد إضافية عند كل منفذ.

قم دائمًا بتمديد كابلات البيانات الخاصة بوحدات التحكم في محطات الشحن داخل قناة منفصلة عن كابلات الطاقة. حتى مع حماية التوافق الكهرومغناطيسي (EMC) القوية في SW1000، فإن الحفاظ على فصل مادي بين أسلاك التيار المتردد عالي القدرة وكابلات الشبكة يُعد ممارسة مثلى تقلل التداخل وتُبسّط الصيانة المستقبلية.

لماذا تناسب سلسلة SW1000 هذا التطبيق

دليل اختيار الطراز

يعتمد اختيار متغير SW1000 المناسب على عاملين: عدد الأجهزة المطلوب توصيلها ومتطلبات عرض النطاق الترددي لهذه الأجهزة.

SW1000-5FT-BU-2D — حارة دخول قياسية واحدة. حاجز + LPR + مستشعران + وصلة رفع. منافذ 100 ميجابت في الثانية كافية للتحكم بالحاجز وكاميرات الدقة القياسية (SD).

SW1000-8FT-BU-2D — مدخل بحارتين أو مناطق أجهزة مختلطة. حتى 7 أجهزة ميدانية + وصلة رفع. يُستخدم عندما تكون دقة الكاميرا 1080p أو أقل.

SW1000-5GT-BU-2D — جيجابت مدمج بـ5 منافذ. مثالي لمجموعات شواحن المركبات الكهربائية (حتى 4 شواحن + وصلة رفع) أو أزواج كاميرات بدقة 4K تتطلب نقل بيانات جيجابت.

SW1000-8GT-BU-2D — جيجابت بـ8 منافذ. الأفضل للطوابق متعددة الكاميرات، أو ساحات شحن المركبات الكهربائية الكبيرة، أو أي منطقة تتطلب سعة جيجابت مستقبلية. سعة التحويل 16 جيجابت في الثانية تتعامل مع أقصى حمل متزامن.

التركيب والتشغيل

تم تصميم سلسلة SW1000 للتركيب داخل خزائن كهربائية قياسية مثبتة على جانب الطريق أو على الأعمدة باستخدام سكة DIN-35. لا تتطلب عملية التركيب أي أدوات خاصة سوى مفك براغي وتستغرق أقل من 10 دقائق لكل وحدة:

1. قم بتركيب المفتاح على سكة DIN-35 داخل الخزانة — يتم تثبيته بإحكام بنقرة واحدة.

2. قم بتوصيل كتلة طرفية الطاقة ذات 3 أسلاك بمصدر الطاقة المستمر في الخزانة (12 فولت، 24 فولت، أو 48 فولت). قم بتوصيل V+ و V− بشكل صحيح؛ حماية عكس القطبية تمنع التلف الناتج عن العكس العرضي، لكن يُوصى دائمًا بالتوصيل الصحيح.

3. قم بتوصيل سلك التأريض (FG) بالأرضي الوقائي للخزانة. هذا يُفعّل كامل قدرات الحماية من زيادة الجهد والتفريغ الكهروستاتيكي.

4. قم بتوصيل كابلات الأجهزة الميدانية وكابل الوصلة الصاعدة. يقوم المفتاح تلقائيًا بتحديد السرعة، ونمط الازدواج، واستقطاب الكابل في جميع المنافذ.

5. تحقق من مؤشرات LED الخضراء على جميع المنافذ المتصلة. لا يتطلب أي إعداد برمجي.

نظرًا لأن SW1000 غير مُدار، فلا يوجد عنوان IP لتعيينه، ولا VLAN لإعدادها، ولا تحديثات للبرمجيات الثابتة. هذا يجعله مثاليًا للنشر بواسطة فنيي الميدان دون خبرة في هندسة الشبكات — وهي ميزة تشغيلية كبيرة عند النشر عبر عشرات المداخل في وقت واحد.

الأسئلة الشائعة

1. ما نوع مفتاح الإيثرنت الأفضل لنظام مواقف السيارات الذكية؟

▾

أفضل خيار هو مفتاح إيثرنت صناعي غير مُدار يُركّب على سكة DIN بمدى تشغيل حراري واسع، ومدخل طاقة احتياطي مزدوج، وحماية من زيادة الجهد. تلبي سلسلة DTECH SW1000 جميع هذه المتطلبات بمدى تشغيل من -30°C إلى +70°C، ومدخلين تيار مستمر 12–52 فولت، وحماية ESD حتى ±8 كيلوفولت. تُفضّل المفاتيح غير المُدارة في تطبيقات المواقف لأنها لا تتطلب إعدادًا وتقلل مخاطر سوء التهيئة التي قد تسبب توقف النظام.

2. كم عدد المنافذ التي يحتاجها مفتاح شبكة موقف السيارات؟

▾

عادةً ما تتطلب نقطة دخول واحدة في موقف السيارات 4–6 منافذ: واحد لوحدة التحكم بالحاجز، واحد أو اثنان لكاميرات LPR، واحد لمستشعر الحلقة أو الرادار، واحد للاتصال الداخلي أو جهاز الدفع، ومنفذ وصلة رفع. يغطي SW1000-5FT الحارة القياسية الواحدة. أما المداخل ذات الحارتين أو المناطق كثيفة الكاميرات، فإن SW1000-8FT أو 8GT يوفر كثافة المنافذ المطلوبة.

3. هل يمكن للمفاتيح الصناعية العمل في مواقف السيارات تحت الأرض؟

▾

نعم. سلسلة DTECH SW1000 مصنفة IP40، وتعمل من -30°C إلى +70°C، وتستخدم تبريدًا سلبيًا بدون مروحة — مما يجعلها مناسبة جدًا للظروف الرطبة والباردة والمغبرة الشائعة في مواقف السيارات تحت الأرض. يوفر الهيكل المعدني حماية من دخول الرطوبة ومتانة في مواجهة التلامس الميكانيكي العرضي أثناء أعمال الصيانة.

4. هل ستتداخل شواحن المركبات الكهربائية مع مفتاح شبكة الموقف؟

▾

تولد شواحن المركبات الكهربائية ضوضاء كهرومغناطيسية وعابرّات جهد قد تُتلف معدات الشبكة القياسية. تم تصميم حماية منافذ الشبكة في SW1000 (2 كيلوفولت في الوضع المشترك) وحماية التفريغ الكهروستاتيكي (±8 كيلوفولت تفريغ هوائي) خصيصًا لامتصاص هذه العابرّات دون تلف البيانات أو العتاد. كما يُوصى بتمرير كابلات البيانات في قناة منفصلة عن أسلاك الطاقة كإجراء تكميلي.

5. هل أحتاج إلى إعداد المفتاح قبل التثبيت؟

▾

لا. سلسلة SW1000 هي مبدّل غير مُدار لا يتطلب أي إعداد. يقوم بالتفاوض التلقائي على سرعة المنفذ، ووضع الازدواج، واستقطاب الكابل لحظة توصيل الأجهزة. ما عليك سوى تركيبه على سكة DIN، وتوصيل الطاقة، وتوصيل الأجهزة — تعمل الشبكة فورًا.
